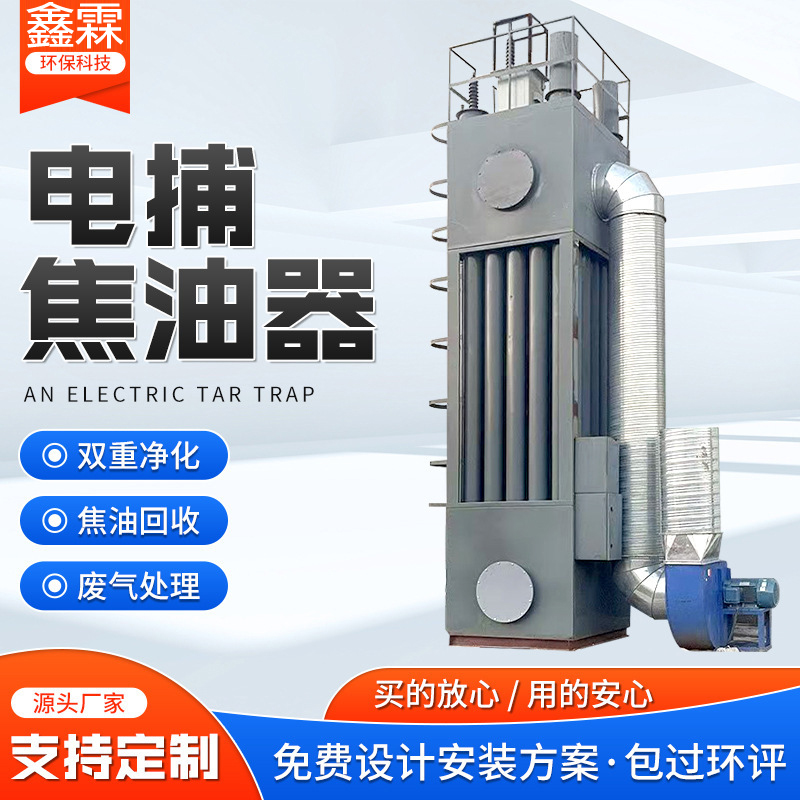

电捕焦油器（又叫电离捕捉器），一款高压静电式焦油雾滴专用净化设备，依靠高压直流电场分离废气内焦油、沥青烟、油雾颗粒物，多用于工业含油废气预处理、焦油回收，是焦化、碳素、塑料造粒行业主流环保装备。

电捕焦油器介绍

电捕焦油器（又叫电离捕捉器），一款高压静电式焦油雾滴专用净化设备，依靠高压直流电场分离废气内焦油、沥青烟、油雾颗粒物，多用于工业含油废气预处理、焦油回收，是焦化、碳素、塑料造粒行业主流环保装备。

一、工作原理（静电电离‑吸附分离）

1. 电晕放电、气体电离：设备内部阴极电晕极通入10‑30kV 高压直流电，接地阳极沉淀极形成强电场；阴极周边发生电晕放电，空气电离生成大量电子、负离子。
2. 焦油雾滴荷电：含焦油的废气穿过电场，细小焦油雾滴碰撞吸附负离子，整体带上负电荷。
3. 电场力定向捕集：带电焦油颗粒受库仑力驱动，往接地阳极（沉淀极）移动，附着在极壁表面。
4. 重力自流排油：极板上焦油不断堆积形成油膜，依靠重力向下流淌，汇聚到底部集油口排出回收；净化完成的干净烟气从设备顶端排出。

整套流程属于物理分离，无需耗材、药剂，气流阻力小，可 24 小时连续运行。

二、三大主流结构类型

1. 管式电捕焦油器

很多根垂直弧形管材用作石雕文化沉淀极，每根圆分液漏斗心挂在一个电晕负极线； 优优点缺点：框架比较简单、检查非常方便、自动运行安全； 优点缺点：管网相互间有盲点检测，面积合理覆盖率平常，非常适合大中型型工业园区动用。

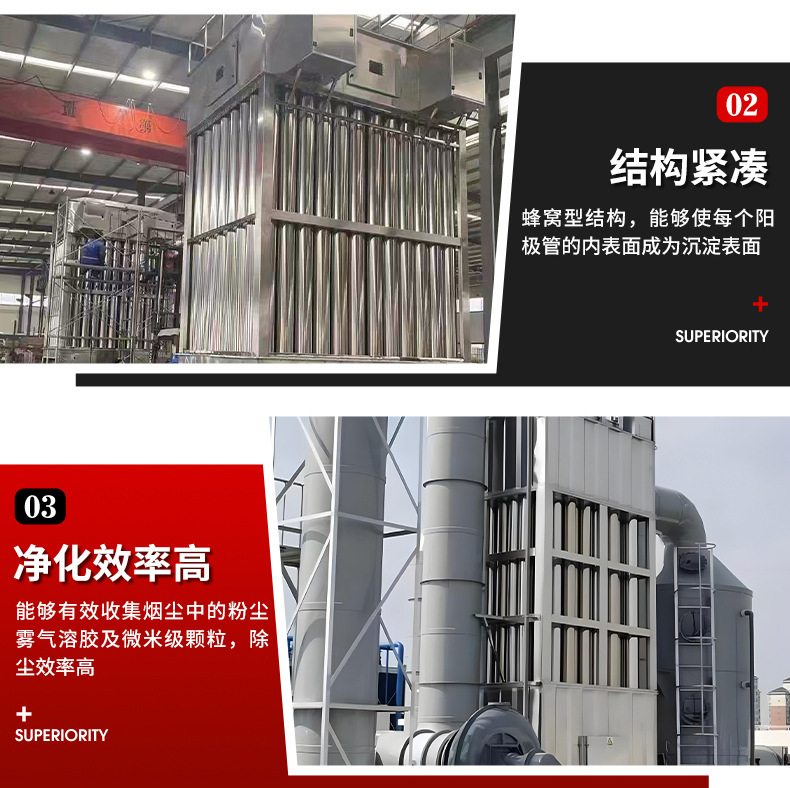

2. 蜂窝式（六边形）电捕焦油器

凝固相当正五角形蜂窝检修通道，阴离子线摆置在企业每一个格蜂窝中心局；

• 优势：空间利用率高、电场分布均匀、处理风量更大、除焦油效率最高，是当下主流款式；
• 短板：鑫霖环保复杂，成本偏高。

3. 同心圆式

层层粗细不一样的的筒体同轴嵌套算作阳极； 优点和优点和缺点：换气受力大、空气空气流速平缓、热轧钢板耗料少； 优点和缺点：粗加工精准度、连接调测申请要求很高，今天操作较少。

三、基础硬件组成

1. 设备壳体：立式碳钢圆筒箱体，承担承压、密封；
2. 电晕极（阴极）：阴极钢丝 / 芒刺线，负责高压放电电离空气；
3. 沉淀极（阳极）：圆管 / 蜂窝阳极，吸附收集焦油；
4. 高压绝缘箱：隔离高压电极，防止漏电、爬电；
5. 气流分布板：打散进气，保证废气均匀穿过电场；
6. 高压整流电源、控制柜、底部焦油排出口、检修爬梯等配件。

四、设备核心优势

1. 净化效率高：焦油去除效率可达 95%‑99%，可捕捉微米级超细焦油雾；
2. 风阻损耗低：整体阻力一般低于 500Pa，不会加重风机负荷；
3. 处理风量宽泛：可适配小型生产线到大流量焦炉煤气；
4. 焦油可回收：收集的焦油能够作为化工原料、燃料，创造经济效益；
5. 保护后端设备：拦截黏性焦油，防止管道、风机、RTO 焚烧炉、催化燃烧设备被油污堵塞腐蚀；
6. 适配高温烟气，可处理 100‑400℃高温含焦油废气。

五、适用行业场景

1. 煤化工焦化行业：焦炉煤气去除焦油，煤气预处理；
2. 碳素、石墨厂：焙烧沥青烟气、沥青烟净化；
3. 塑料再生、橡胶行业：造粒废气、橡胶硫化油烟；
4. 油毡、沥青加工、防水建材生产线；
5. 金属冶炼、生物质气化、窑炉油烟废气；
6. 可搭配喷淋塔、催化燃烧、RTO，作为废气系统前置除油设备，避免油污堵塞后续活性炭、催化剂。

六、日常运行与注意事项

1. 开机顺序：先开启高压电源，再通入废气；停机先切断气源，再关闭高压；
2. 绝缘箱需要保温、干燥，潮湿容易造成高压漏电、跳闸；
3. 定期冲洗极板，清理附着厚重的焦油残渣，防止电极结垢降低吸附效率；
4. 废气含大量粉尘时，前端增设预处理，粉尘附着阴极线会破坏电晕放电效果。
